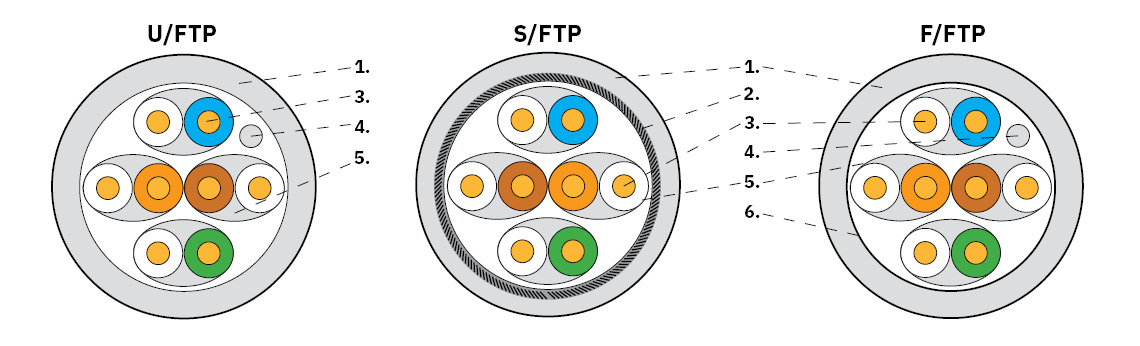

Cat.6A U/FTP alebo S/FTP kábel?
Rozhodujúce je, aby kábel aj celá prenosová cesta spĺňali všetky prenosové parametre, parametre cudzích presluchov (AXT) a elektromagnetickej kompatibility (EMC) predpísané príslušnými medzinárodnými a európskymi normami, napríklad ISO/IEC 11801, IEC 61156 a EN 50173. Tieto parametre zaručujú spoľahlivú prevádzku všetkých štandardizovaných prenosových protokolov vrátane 10GBASE-T.
Splnenie týchto požiadaviek sa pri kábli preukazuje platným certifikátom na komponentovej úrovni vydaným nezávislými laboratóriami. Okrem toho sa kvalita nainštalovaného kabelážneho systému musí overovať aj meraniami pomocou meracieho prístroja triedy presnosti IIIe s platnou kalibráciou.
Káble S/FTP so spoločným tienením z opletenia sú predovšetkým určené do prostredí s vysokou úrovňou nízkofrekvenčného elektromagnetického rušenia, napríklad v blízkosti spínania silných elektrických zdrojov. Takéto podmienky sa typicky vyskytujú v priemyselnom alebo energeticky náročnom prostredí.
Účinnosť tienenia dátových káblov hodnotí súbor noriem IEC 61156, napríklad IEC 61156-5 a IEC 61156-9, na základe parametra väzobný útlm (coupling attenuation). Z hľadiska elektromagnetickej kompatibility (EMC) normy ISO/IEC 11801 a EN 50174 rozdeľujú prostredia na tri triedy: E1, E2 a E3.
Trieda E1 zahŕňa typické administratívne a kancelárske prostredia, kde norma pri frekvencii 500 MHz zvyčajne požaduje pre prenosový kanál väzobný útlm aspoň 26 dB. Trieda E2 predstavuje ľahké priemyselné prostredia, kde je táto požiadavka najmenej 36 dB.
Typická hodnota väzobného útlmu káblov Cat.6A U/FTP je pri frekvencii 500 MHz – v závislosti od špecifikácie výrobcu – približne 55 dB. To znamená, že prenosová cesta vytvorená z takéhoto kábla má výraznú rezervu voči štandardizovaným požiadavkám pre prostredia E1 aj E2.
Na základe toho je použitie kábla S/FTP z technického hľadiska spravidla odôvodnené predovšetkým v priemyselných prostrediach s vysokou elektromagnetickou záťažou, zaradených do triedy E3.
V prostrediach E1 a E2 je pri použití kvalitných káblov Cat.6A U/FTP s certifikátom dostatočným riešením na splnenie požiadaviek štandardov.
